采暖系统燃气锅炉如何选型--北京葆蓝科技有限公

一、供暖系统的热负荷定义:
供暖系统向建筑物供给的热量称为供暖系统的热负荷。而供暖系统的设计热负荷是指在室外设计温度下,为达到要求的室内温度,供暖系统在单位时间内向建筑物供给的热量。热负荷是设计供暖系统的最基本的数据。根据传热基本理论,要维持室内的一定的温度,就必须使房间的得热量与失热量达到平衡,供暖系统设计热负荷的计算方法就是根据热平衡原理确定的。
集中供热系统进行规划或扩大初步设计时,个别的采暖系统尚未进行设计计算,采用概算指标法来确定采暖系统的热负荷。
二、采暖热负荷是城市集中供热系统主要的热负荷,它的概算可采用体积热指标法、面积热指标等方法计算。
1、体积热指标法:对于集中供热系统进行规划或初步设计时,往往尚未进行各类建筑物的具体设计工作,不可能提供较准确的建筑物热负荷的资料,所采用的确定各类热用户的设计热负荷的概算方法之一。
体积热指标法: Q=qv · V · Δt(tn-tw)
qv--建筑物的采暖体积热指标,kW/(m³·℃)
V--建筑物的外围体积,m³。
tn--采暖室内计算温度 ℃;
tw--采暖室外计算温度 ℃。

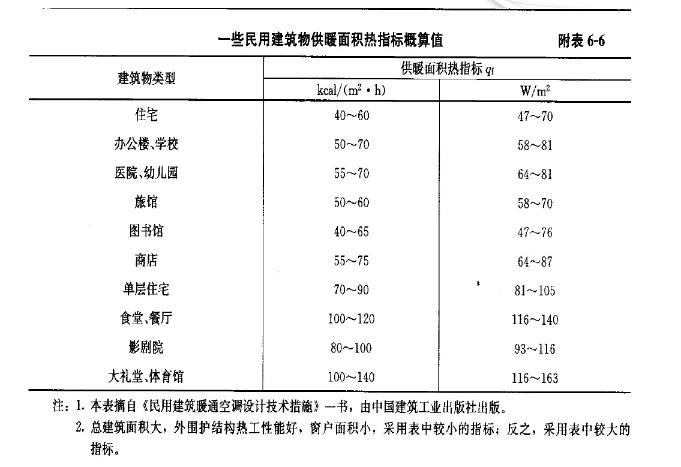

2、面积热指标法:面积热指标是指每平方米建筑面积需要的供暖设计热负荷。单位一般为W/㎡。各类建筑物的供暖面积热指标是根据大量实测数据和理论分析计算整理得出的。目前中国城市热网设计规范中推荐使用供暖面积热指标法,因为供暖面积热指标法比供暖体积热指标法简单且实用,计算比较方便。
面积热指标法:Q=qtF
qt--建筑物的面积热指标,kW/㎡;
F--建筑物的建筑面积,㎡

葆蓝低氮纯铜管锅炉如何选型?

三、以葆蓝锅炉为例,应用选型。
某住宅小区建筑供暖面积40000㎡,需要多大葆蓝锅炉?
面积指标法:Q=qtF(qt选用中间热指标60W/㎡)
Q=60W/㎡×40000㎡=2400kW
把系统热损失及错峰考虑在内。
总设计负荷建议为2800KW.
根据葆蓝低氮纯铜管锅炉型号选型:
4台BL700,或者2台BL1400.
葆蓝低氮纯铜管锅炉属于变频锅炉,最小可根据负载自动调节至20%功率输出。不存在大马拉小车现象。

以下为葆蓝低氮纯铜管锅炉参数表

建筑采暖用葆蓝低氮燃气锅炉如何选型

  葆蓝纯铜管低氮商用燃气锅炉中小型技术参数
项目     型号
单位
BL157* BL240 BL350 BL600* BL700
输出热负荷 kW 99/150 240 350 500/640 700
Kcal×104 9/13 20 30 43/55 60
运行压力 Mpa 1.1/≤0.098 ≤0.098
热效率 % 96~108
氮氧化物排放 mg/Nm³ 7
最高出水温度* 95
水容量 L 16 18 18 32 35
最大水流量 m³/h 16 16 20 35 35
最小水流量 m³/h 6 10 12 18 20
最大流量压力损失 Kpa 3 5 6 22 28
燃烧/换热方式   全预混、无级比例调节、表面燃烧、立式铜翅管冷凝换热器、顶置燃烧器
适用燃料   NG、LNG、CNG
供气压力 Kpa 1.5-6
耗气量 Nm³/h 10/15 24 35 60 69
电参数 电压 V 220/50HZ
峰值电功率 KW 0.26 0.35 0.45 1.1 1.2
外形尺寸 mm 660 660 660 800 800
mm 600 600 600 750 750
mm 1140 1600 1600 2200 2200
重量 运输重量 KG 220 280 350 490 498
运行重量 KG 236 290 362 530 540
接口尺寸 供回水口 A DN65 DN65 DN65 DN80 DN80
燃气管 A DN25 DN25 DN25 DN40 DN40
烟囱 mm 118 200 200 294 294
冷凝水排放口 A DN15 DN15 DN15 DN15 DN15


  葆蓝纯铜管低氮商用燃气锅炉中大型技术参数
项目     型号
单位
BL1050 BL1400* BL1500* BL2100* BL2800*
输出热负荷 kW 1050 1275/1400 1500 1950/2100 2550/2800
Kcal×104 90 110/120 128 150/180 220/240
运行压力 Mpa ≤0.098
热效率 % 96~108
氮氧化物排放 mg/Nm³ 7
最高出水温度* 95
水容量 L 65 70 70 130 140
最大水流量 m³/h 51 70 70 120 160
最小水流量 m³/h 25 30 40 55 60
最大流量压力损失 Kpa 38 40 28 55 55
燃烧/换热方式   全预混、无级比例调节、表面燃烧、立式铜翅管冷凝换热器、顶置燃烧器
适用燃料   NG、LNG、CNG
供气压力 Kpa 2-6 2-8 1.5-6 2-8 2-8
耗气量 Nm³/h 106 128/139 149 195/210 255/290
电参数 电压 V 380/50HZ 220/50HZ 380/50HZ
峰值电功率 KW 2.3 2.6 2.4 7 8.2
外形尺寸 mm 968 968 800 1380 1380
mm 870 870 1520 1200 1200
mm 2200 2200 2200 2400 2400
重量 运输重量 KG 650 690 920 1500 1700
运行重量 KG 745 760 990 1630 1840
接口尺寸 供回水口 A DN100 DN100 DN80×2 DN125 DN125
燃气管 A DN50 DN50 DN65 DN65 DN65
烟囱 mm 350 350 294×2 430 430
冷凝水排放口 A DN15 DN15 DN15×2 DN20 DN20

*最高出水温度取决于当地海拔高度
*BL1500为双模块锅炉。可联动,也可分别打开和关闭其中的模块。
*BL157、BL600、BL1400、BL2100、BL2800有高、低功率两个版本。

北京葆蓝科技有限公司,请认准商标“葆蓝”及版权"PUREONE"。

葆蓝科技主营全预混纯铜管低氮燃气锅炉及燃烧器。(转载需获允许并注明出处及链接本站)
作者:李永亮
业务联系电话:17310033226
  • By 葆蓝李永亮
  • 2019/04/11
